如何测试X2Y滤波器的容量值？

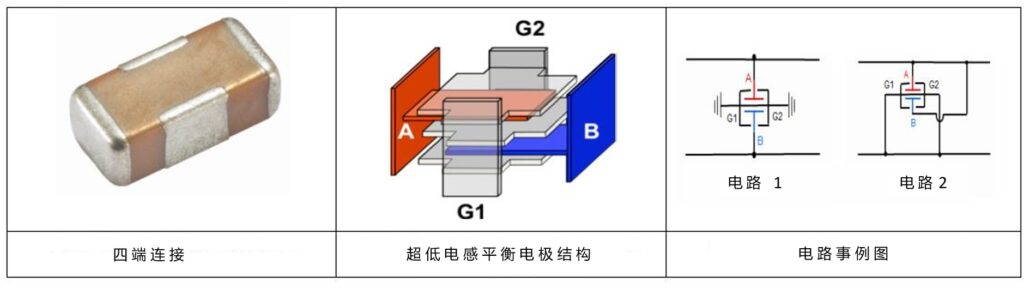

X2Y滤波器是一个四端器件，包括两个电容器A和B，它们的额定值相同。电容器A和B共享一个公共电极，该电极连接终端G1到终端G2。G1和G2通常连接到“地”（实际上是0伏参考）。
型号规格中表示电容值的数字代码是表示A（或B）的额定容量值。因此，如果X2Y按照上述‘电路1’连接我们会在每条线与‘地’（0伏）之间有一个电容器。由于这些电容器是串联的，电路1中A-B之间的电容的容量测量值是型号规格中所表示的电容值的一半。如果按照上述‘电路2’连接，总电容值将是A（或B）值的两倍。

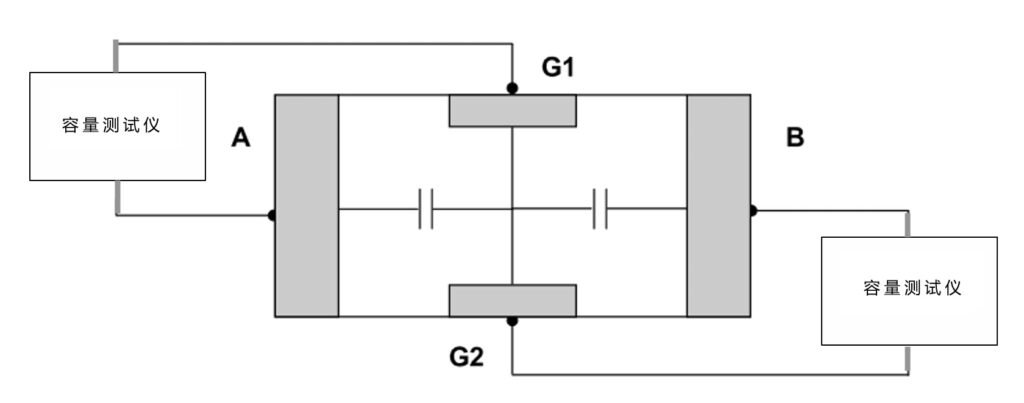

电容值在A和G之间测量（即G1或G2，因为它们是连接的）或/和B和G之间。如果C > 1nF，测量频率为1 KHz，如果C ≤ 1nF，测量频率为1 MHz。
