X2Y滤波器电容在PCB板上的走线及过孔设计的注意事项

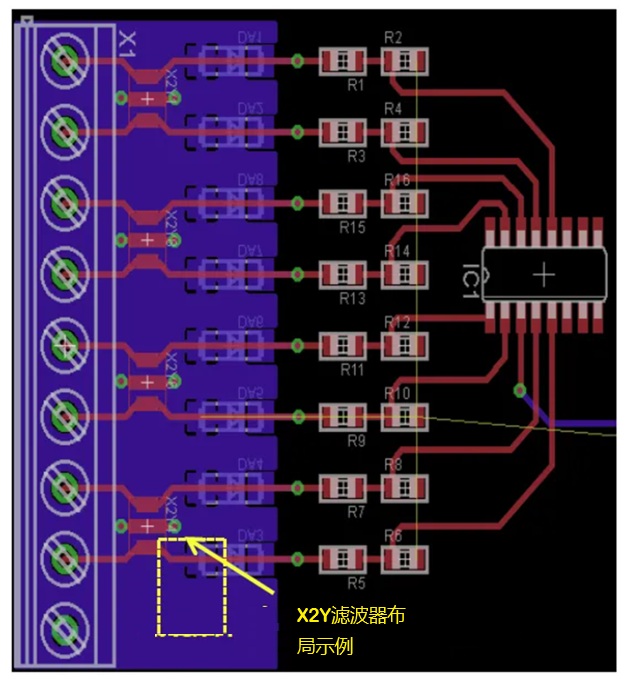

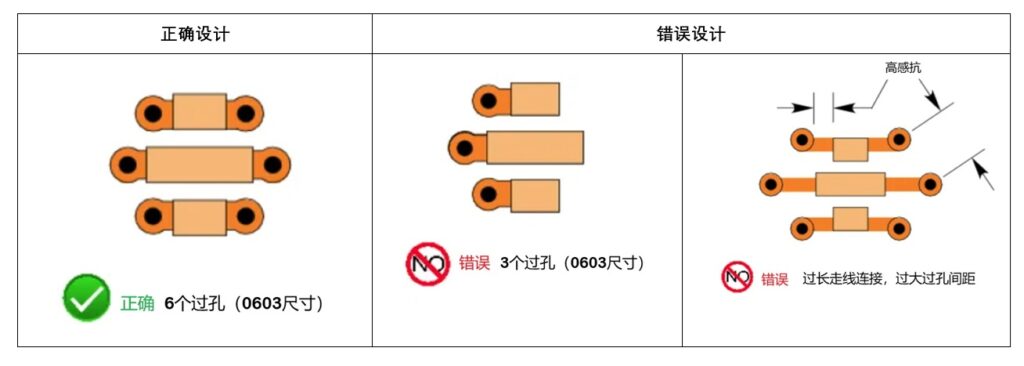

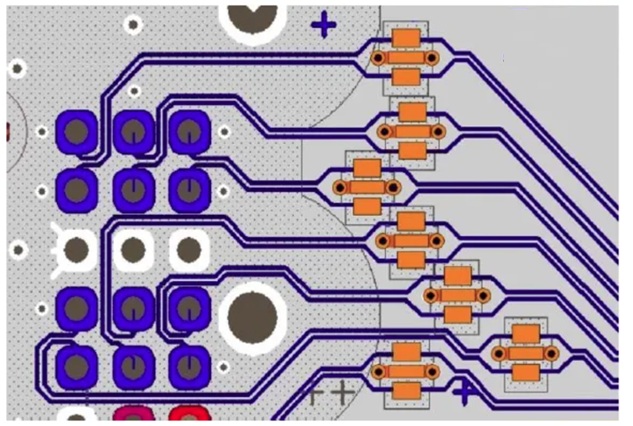

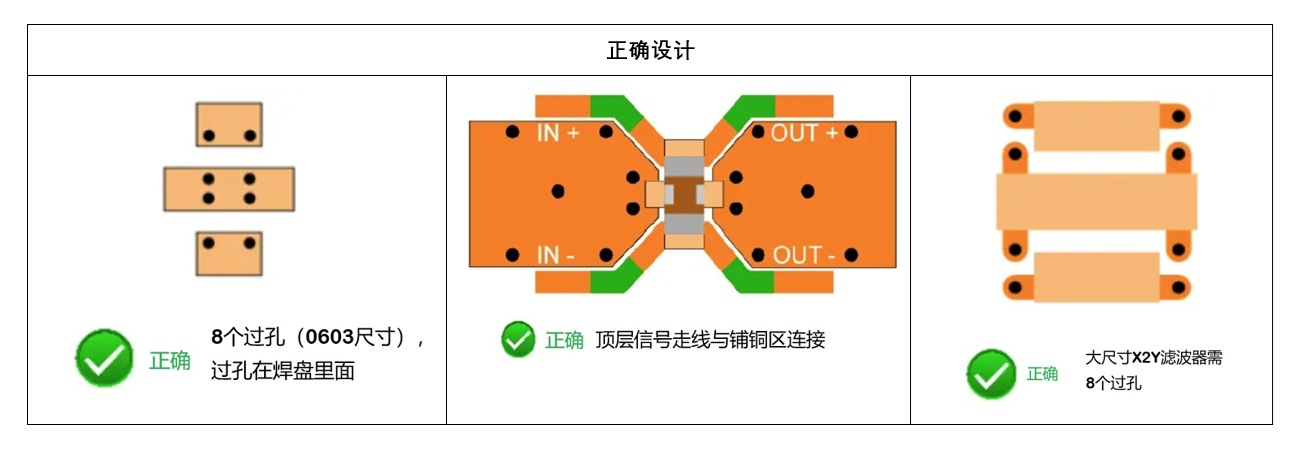

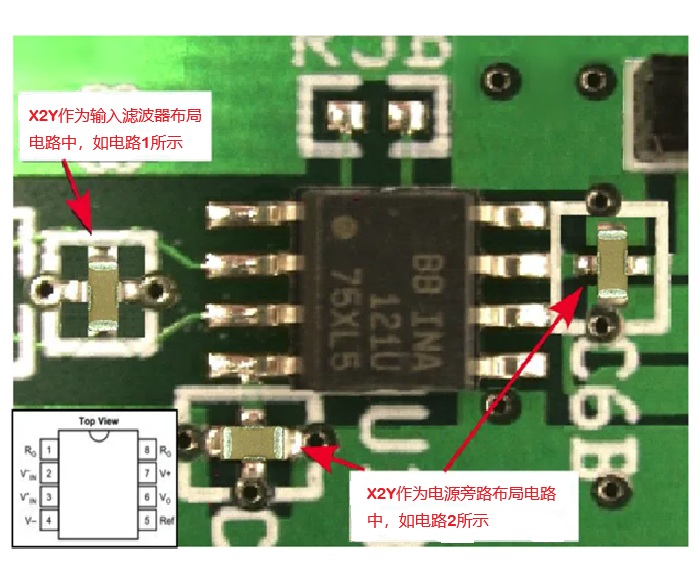

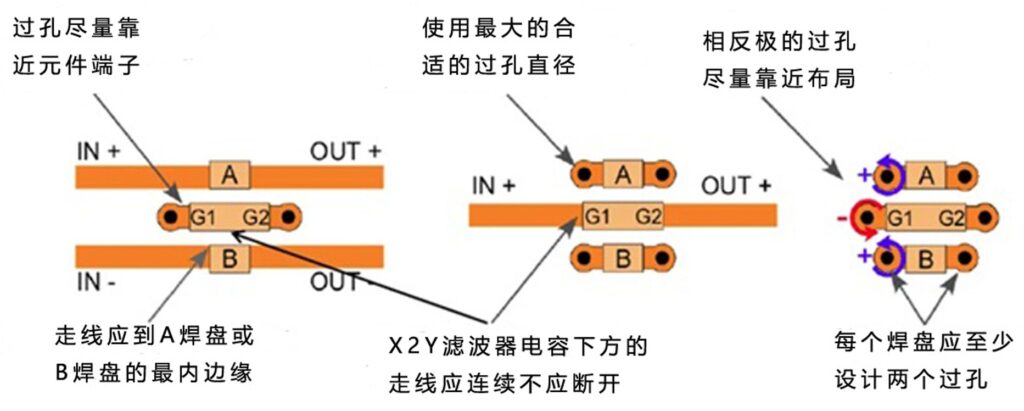

要使X2Y滤波器电容在PCB板上得到良好的安装，获得最佳的滤波效果，应注意以下关键事项：
示例：双线EMI的X2Y滤波器电容

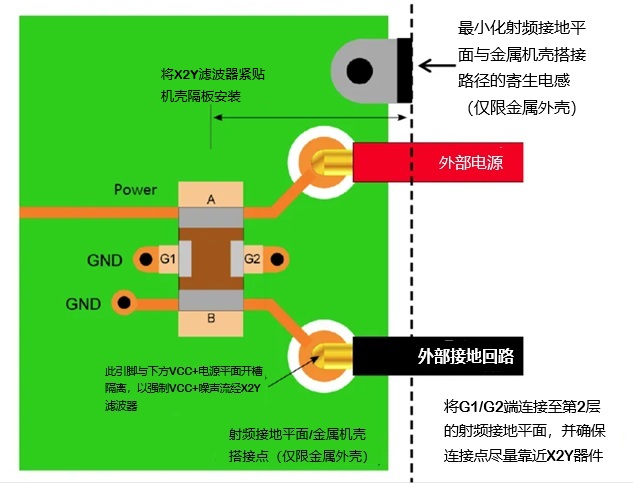

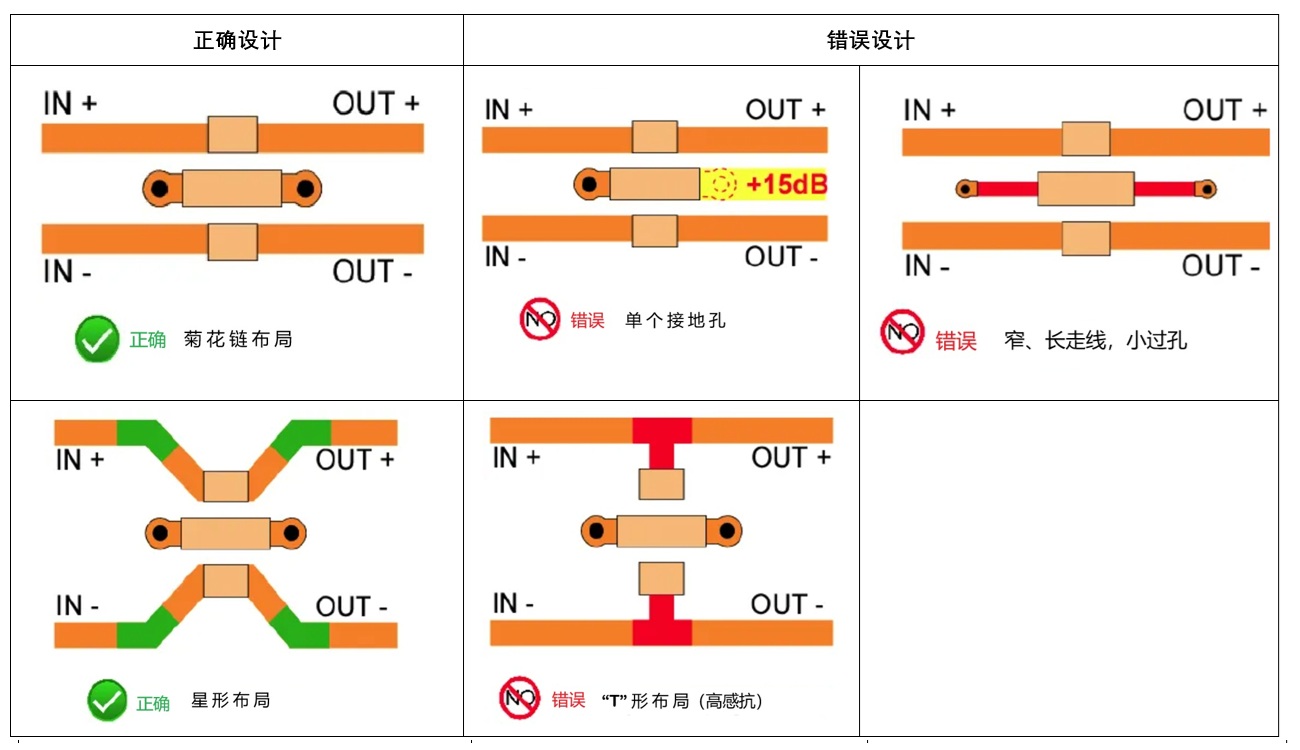

示例1：双导线电源输入的共模-差模协同EMI滤波

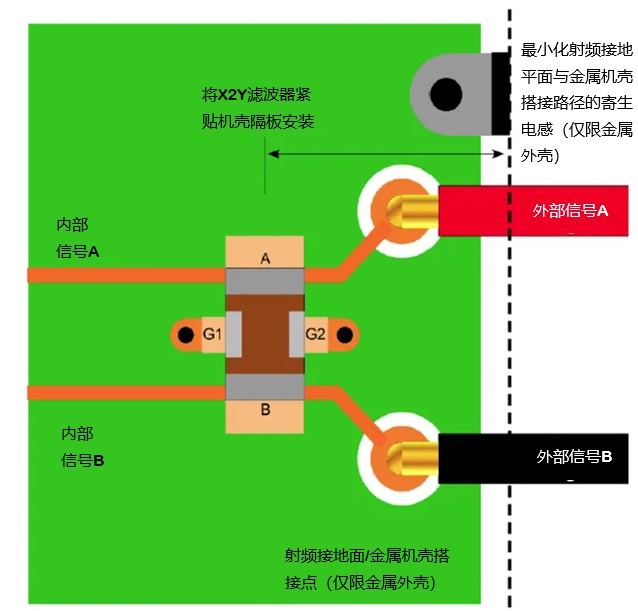

示例2：双导线信号传输线的共模-差模协同EMI滤波
示例3
示例4

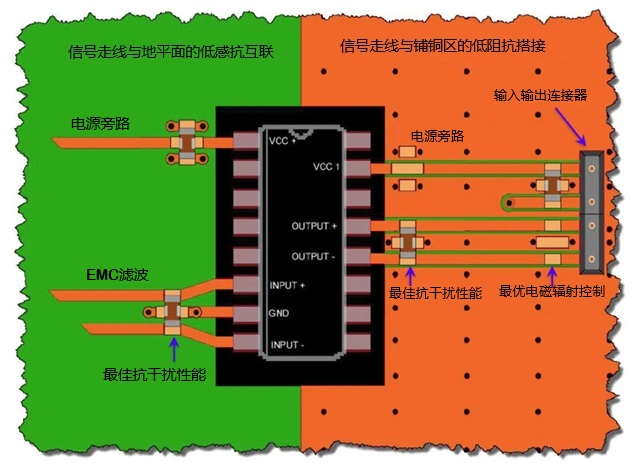

示例5：X2Y滤波器电容的电源旁路

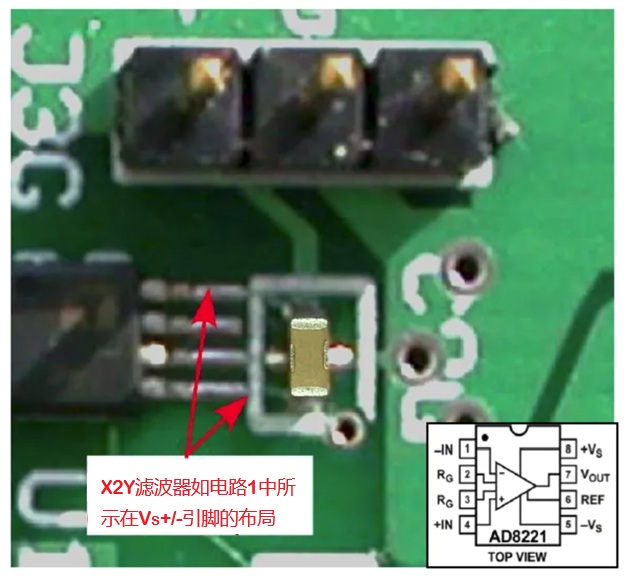

示例6：IC +/- 电源引脚在同一侧：单个EMI取代了4个MLCC，绕过两条电源线

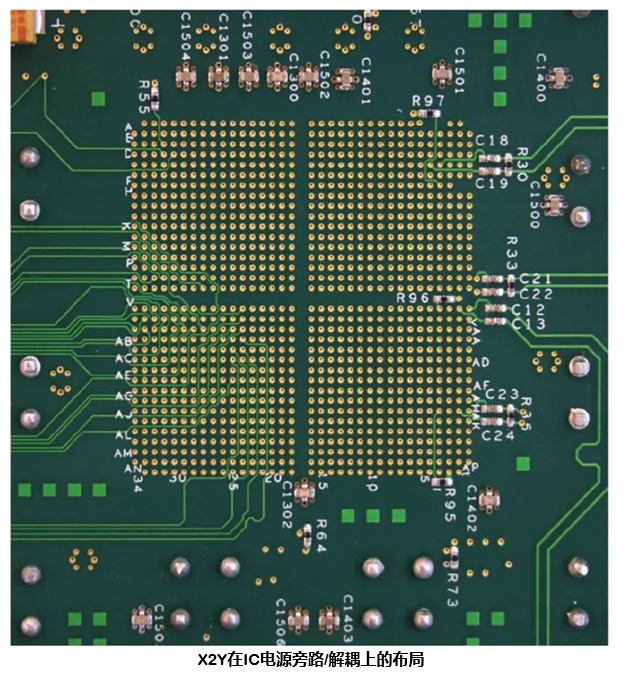

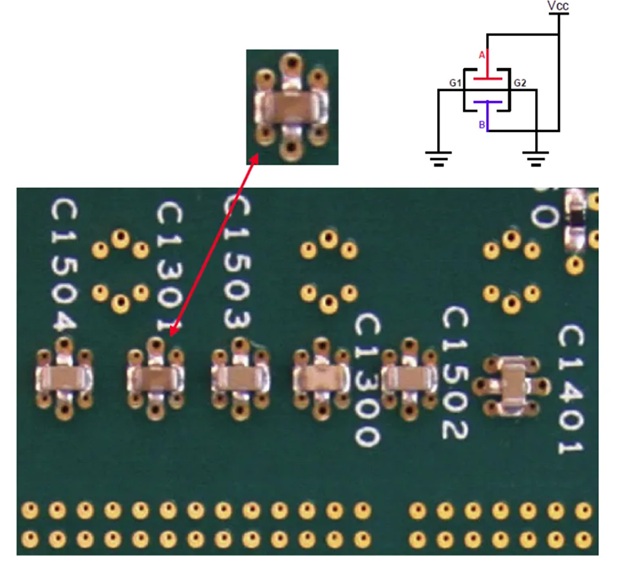

在这块FPGA的PCB上，多个EMI组件被安装在内层Vcc和GND平面之间用于电源旁路。

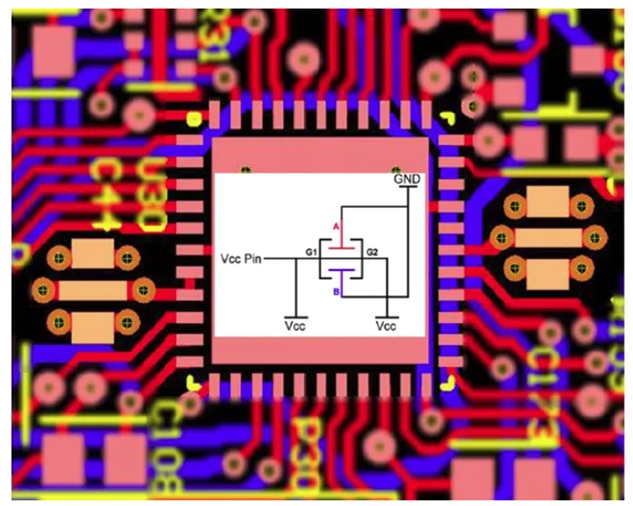

集成电路和连接器引脚布局

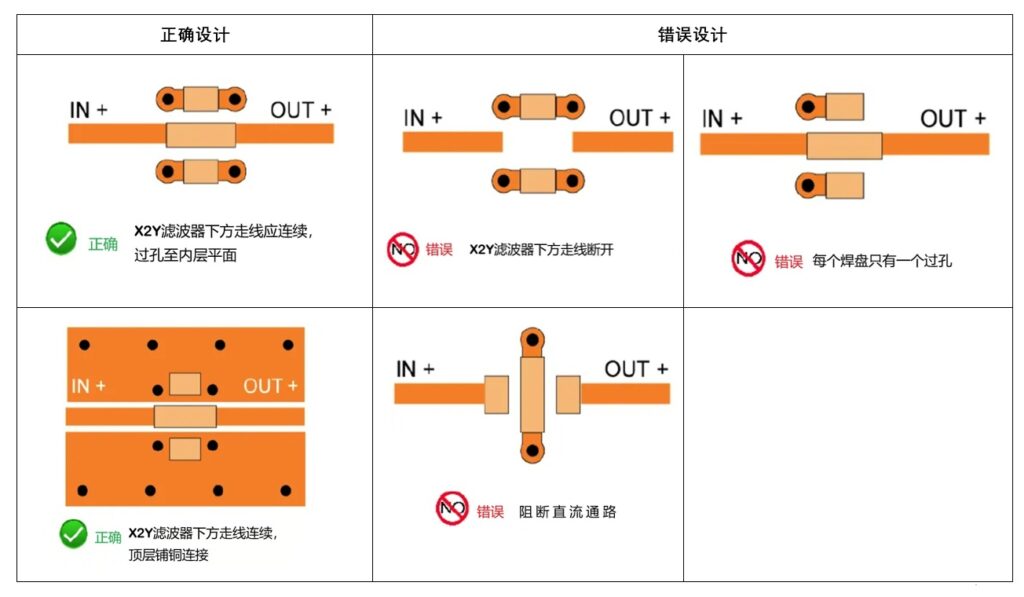

使用6个过孔和X2Y下方的连续走线，使得PDN对地阻抗最低。

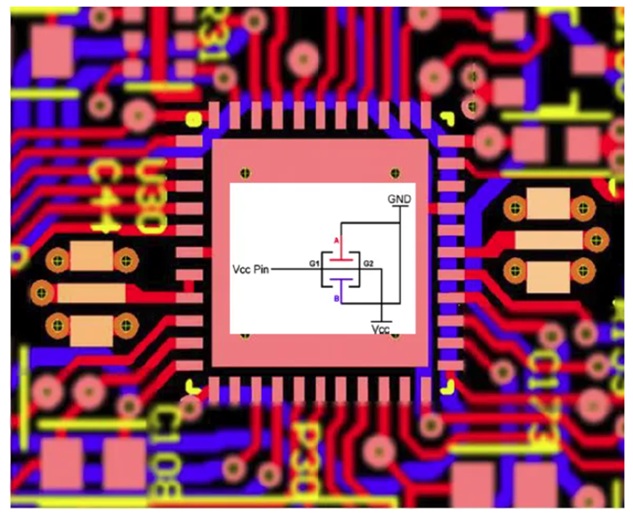

使用5个过孔，移除IC引脚和EMI之间的过孔，最大化抑制RF噪声。所有噪声在到达IC电源引脚之前必须通过X2Y滤波器电容。
