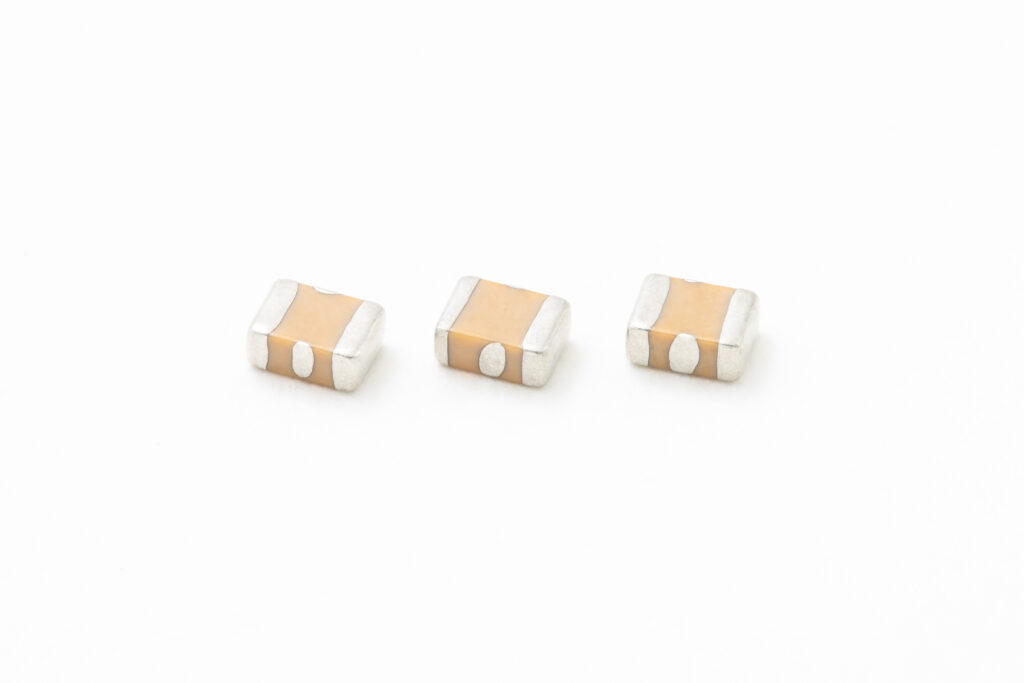

X2Y滤波器电容的典型应用

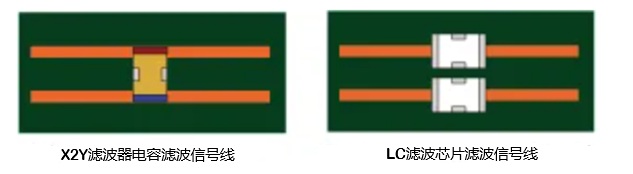

一、滤波的应用
X2Y滤波器电容包含两个并联或“线到地”Y电容器。这些电容器的超低等效串联感（ESL）和紧密匹配的电感提供了无与伦比的高频共模噪声滤波性能，具有低噪声模式转换。X2Y滤波器电容比不分立的并联电容或串联电感滤波器更能减少EMI辐射。差分信号损失由EMI中单线到地（Y）电容值的截止频率。

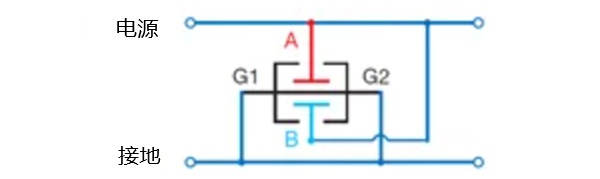

二、旁路/退耦的应用
对于电源旁路应用，X2Y滤波器电容的两个“Y”电容并联连接。这使得总电容加倍，并使它们的电感降低了80%或1/5，与相同大小的MLCC电容相比，能够使用更少的组件和过孔就可以实现高性能的旁路网络低ESL提供了改善的高频性能，进入了GHz范围。
三、音频及模拟衰减的应用

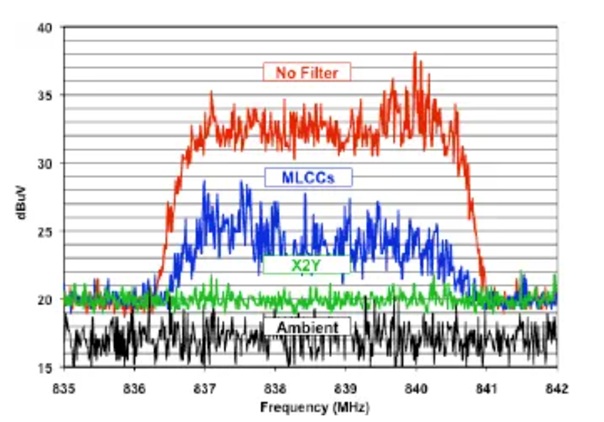

GSM手持设备在850和1850 MHz频段中以217Hz的TD脉冲速率传输。这些信号会在从耳机到音乐厅扩声系统的广泛音频产品中产生GSM嗡嗡声，或在医疗、工业过程控制和安全应用中出现“无声”信号错误。测试中，将一个840MHz的GSM手持设备信号发送到三个不同的放大器测试电路配置的输入端，其输出端在频谱分析仪上进行测量。
- 无输入滤波器，2个独立的MLC 100nF电源旁路电容。
- 2个独立的C 1nF输入滤波器，2个独立的MLC 100nF电源旁路电容。
- 一个EMI 1nF输入滤波器，一个EMI 100nF电源旁路电容。
EMI配置在环境以上提供了几乎平坦的响应，比传统的MLCC配置提高了10dB的减少。

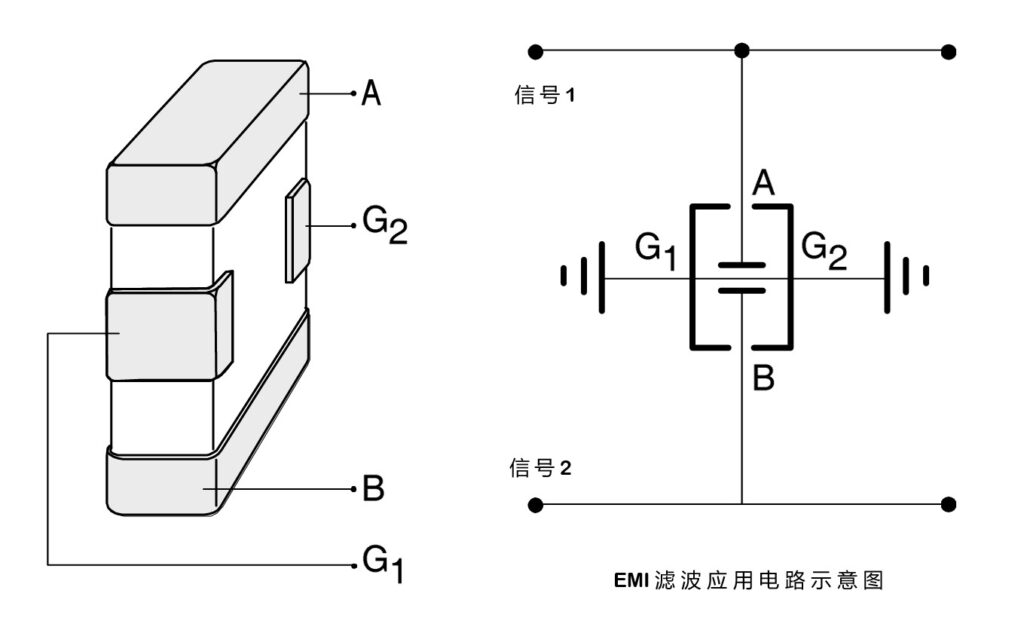

X2Y应用电路1: 滤波

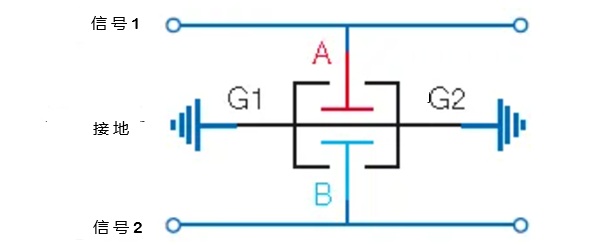

当用于电路1配置时，X2Y滤波电容连接在两条信号线之间。差分模式噪声通过两个Y电容，A和B，滤波地。共模噪声在设备内部被消除。
专家们一致认为，平衡是实现“安静”电路的关键。X2Y滤波电容是一种平衡电路设备，具有两个相等的部分，相对于地，相位幅度都紧密匹配。两个平衡电容共享一个陶瓷组件体，可以获得几个优势。
- 极佳的共模抑制
- 老化及温度对两个的影响是相等的
- 消除电压变化的影响
- 匹配的线路对地电容

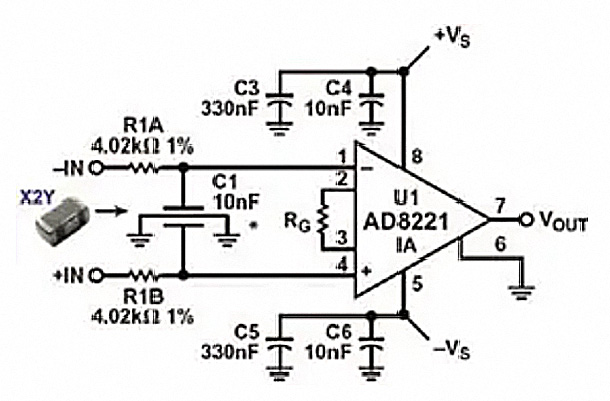

作为输入滤波器使用的示例：

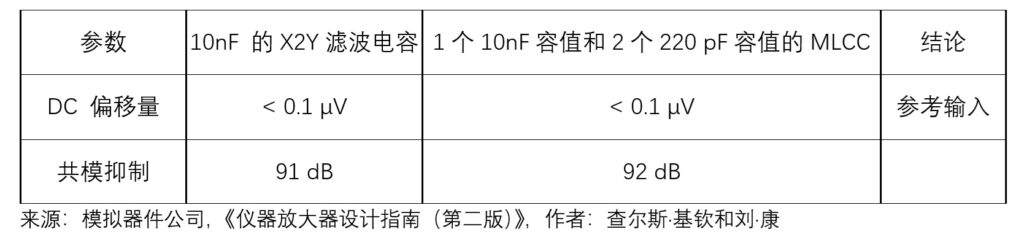

在此示例中，单个X2Y滤波电容用于在直流仪器放大器的输入端过滤噪声。与包括1%薄膜Y电容器的传统滤波组件相比，可以让器件数量减少了3个，成本降低了70%以上。

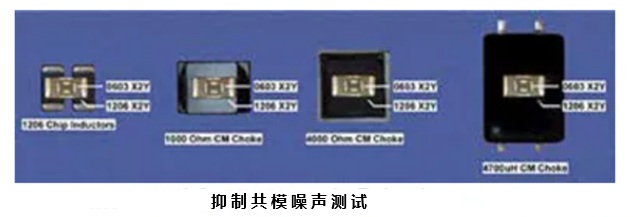

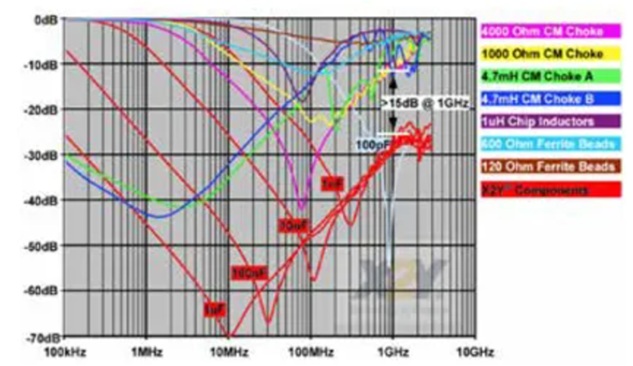

X2Y滤波器电容替换共模扼流圈
- 卓越的高频辐射降低
- 更小的尺寸，更轻的重量
- 无电流限制
- 振动阻力
- 无饱和问题

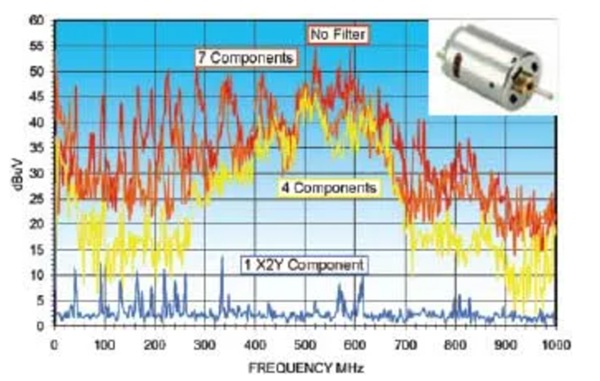

直流电机EMI抑制：一种更优的解决方案
一个X2Y滤波器电容已经成功替代了7个独立滤波组件，同时实现了卓越的EMI滤波效果。
传统解决方案：并联电容解决方案

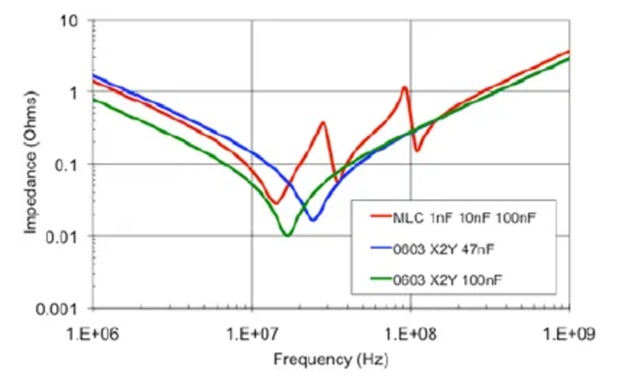

一个常见的设计是在滤波网络中并联十倍电容值以扩展其高频性能。这会导致滤波网络组合抗中出现意外且经常被忽视的反共振峰。EMI 的非常低的安装电感允许设计师使用一个单一的、更高的价值部件，并完全避免反问题。右图中的阻抗图显示了一个 1nF、10nF 和 100nF 0402 MLC 并联的组合安装阻（红色）。MLC 网络的抗共振峰几乎是所需阻抗的 10 倍。100nF 和 47nF EMI 分别以绿色和蓝色绘制。（EMI 的总电容（电路 2）是这个示例中的两倍，即 200nF 和 98nF。）单个EMI 显然优于三个并联的 MLC。
USB和RJ45信号线滤波器
一个X2Y滤波器电容可以替代多个电感和铁氧体组件有效过滤高速信号线。
其他 EMI X2Y 滤波器应用
DC-DC 转换器、电源 I/O、连接器（RJ45、D-）、音频/语音/数据、CAN、高速差分。 有效替代共模扼流圈、电感器、铁氧体和穿通电容

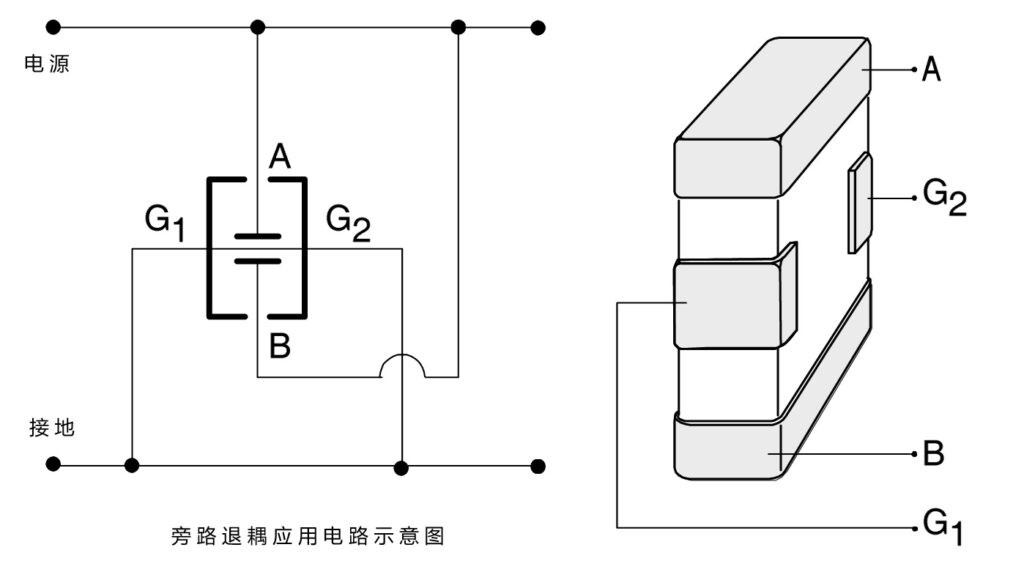

X2Y应用电路2: 旁路/解耦
当用于电路2配置时，A & B电容并联放置，将有效电容加倍，同时保持超低电感。X2Y滤波器电容电路的低电感优势使得在降低系统成本的情况下实现高性能旁路网络成为可能
- 降低过孔数量，改进布线
- 减少元件数量
- 降低布局成本
- 低 ESL（仅限设备）
- 宽带性能
- 在 PCB 或封装上有效

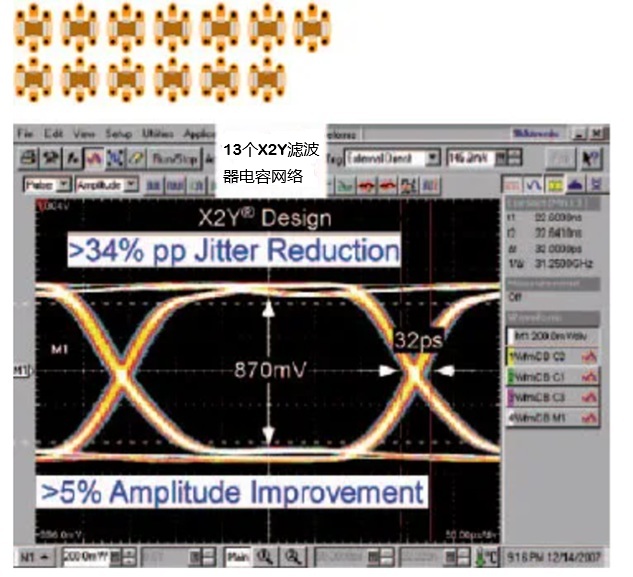

EMI高性能电源旁路 – 提高性能，减少空间和过孔

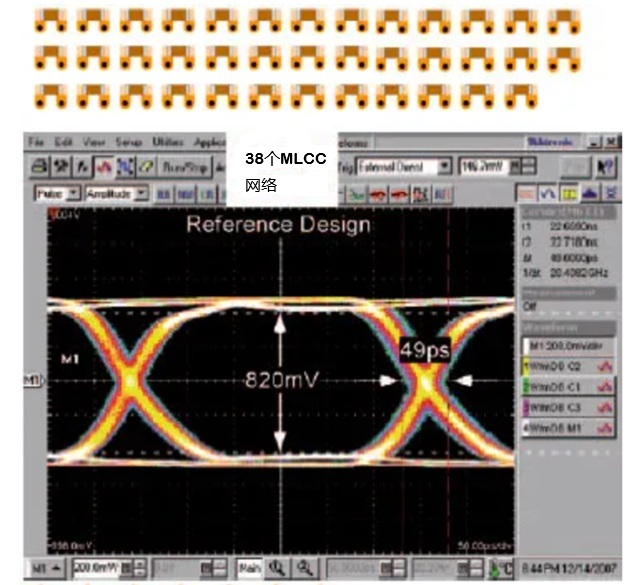

两个高性能SerDes FPGA设计的实际测量性能表明，一个由13个X2Y滤波器电容组成的EMI旁路网络如何显著优于由38个组件组成的MLC网络。
